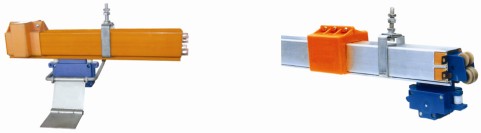

多极管式铝合金外壳滑触线
|
一.产品介绍

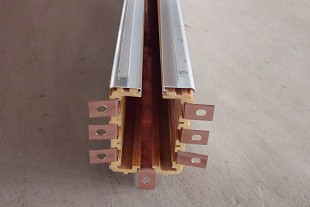

HXTL多极铝合金外壳滑触线，是在多极管式滑触线的塑料导管上加装铝合金防护外壳，并由多级导电铜排、集电器以及悬吊、固定组件等组合而成。该产品具有外型美观，机械强度高，绝缘性能好，使用寿命长等优点，深受广大用户好评，适用各种露天门吊，桥吊，装卸机械等移动供电。
HXTL系列产品由于采用铝合金外壳，坚固、耐用，使用寿命更长，耐高温、辐射，而且具有输电线路屏蔽功能。
HXTL的导管内有装配紧凑、移动灵活的集电器小车，在移动受电设备的拖动下，同步移动。同时通过在集电器上配置的多极电刷在导轨上滑动接触，将导轨上电源可靠地输给移动受电设备。

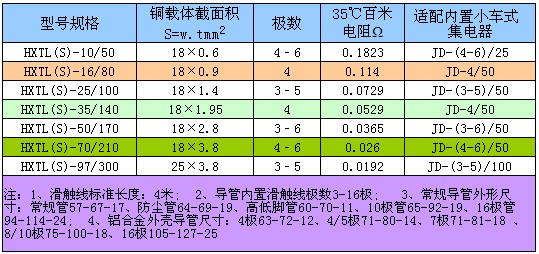

二、产品型号

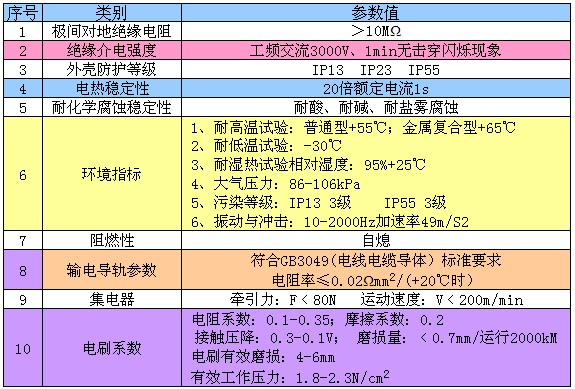

三、技术参数
四、产品的选用原则
HXTS、HXTL（DHG)系列导轨的导轨选用可按查表法、功率法、电流法三种方法选择
（一）查表法：
按现场负载配置系统功率、负载持续率、使用环境起重机型号、吨位、类别确定导管规格。
（二）功率估算法：
1、计算负载系统功率
n负载同时动作 ΣΡ＝Ρ1＋Ρ2＋……＋Ρn
n个负载中不同时动作 ΣΡ＝Ρ1＋Ρ2＋Ρ3……
其中Ρ1是最大负载
2、查表找出Ρn
3、Ρn﹥ ΣΡ
4、负载持续率和许用环境温度应折算一致
(三）电流估算法
1、工作电流估算：不同负载由不同持续率确定，折算工作温度40℃
IF=IF1+IF2+……Ifn
IF1:最大功率电机折算Jc=100%工作电流 IF2：其余可能同时动作电机折算Jc=100%工作电流
2、对于大容量、多电机起重机，可用经验公式：IF=K1（P1+P2+P3)+K2ΣP+A
P1、P2、P3三个最大功率电机的功率和（Jc=25%) ΣP:所以电机总功率（Jc=25%)

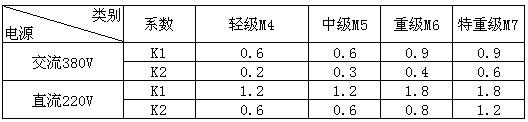

A：其它负载电流 K1、K2：转换系数(电流转换系数如下表）
3、查表选用导轨电流规格IN
4、满足IN＞IF(IN是40℃时连续载流量）
（四）电压校核
选用HXTS、HXTL（DHG)系列导轨，长度在100米内可不进行电压校核验算。大于100米时必须电压校核。
1、电压降△U指标要求：
一般重设备△U＜7%，冶金起重机△U＜5%，其它用电设备根据产品要求确定△U。
2、校核方法：
其中：Imax=K起（IF1+IF2+IF3)
K起：绕线电机=2 直流电机=2-2.5 异步电机见产品样本
L：计算长度（见供电方式） δ：导电率 铜：50MΩ/mm2
S:导轨母线截面积mm2 Un:额定工作电压 COSφ：功率因素
五、热膨胀补偿方法的确定
1、室内安装，长度小于100米，一般不加热膨胀补偿段，仅在每节连接处留有5mm间隙。
2、室外安装或长度超过100米时，应加热膨胀补偿段
六、产品的特点及用途
1、HXTS、HXTL（DHG)系列产品的外壳防护等级为IP23，半封闭结构对操作、维护人员接触导管外部无任何伤害。
2、输电铜排母线电流密度高、阻抗低、线路损失小。电刷具有良好的柔性和自润滑性，集电器移动灵活、定向性好、接触性好，有效地控制了接触电弧和串弧现象。
3、多极输电母线集中于一个导管内，安装十分方便。其固定支架、连接器、悬吊装置，均以标准提供、装拆、调整、维修十分方便。
4、HXTS、HXTL（DHG)系列产品有输电导管、集电器、正交器或同步器、导轨连接器、热膨胀补偿装置、悬吊装置组成，各种配件齐全，以满足不同场合的要求。
5、HXTS、HXTL（DHG)系列产品适用于电动葫芦、电动桥式起重机、龙门式起重机、堆垛机、移动式电动工具等移动受电设备，工业产品的自动生产线、检测线、厂矿、车间的固定敷设母线。

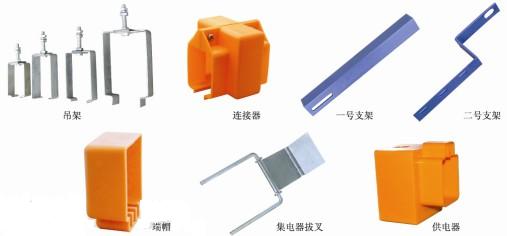

七、系统组成
（一）供电导管：承载电源导入的电流输送到集电器，每根导管长为4米，亦可根据需要定做。
（二）集电器：在导管内与导轨滑动接触导入电流并向其它移动设备提供电流的装置。

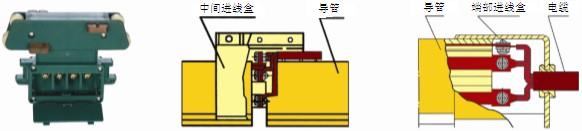

集电器 中间进线盒 端部进线盒
（三）连接器：位于相邻两导管连接处，作连接固定和绝缘。
（四）吊架：固定导管并保持导管不变形。
（五）拨叉：向集电器传递移动推力或拉力，并适度吸收传动误差和传动冲击。
八、安装形式
室外安全滑触线地沟结构：垂直安装图A、侧面安装图B、地沟活动盖板，每0.5米/块盖合整个地沟，支架为基建时一次性建筑。
九、订货和储运
1、订货：用户在填写订货单时，应详细写明单位名称、地址及所需供电滑触线型号、规格、数量等有关事项。
2、储运及储存：供电滑触线主、副件分别装箱，对于易损伤的零部件，由防震材料隔离旋转，但仍应注意防止剧烈碰撞或倒置，以免损坏。供电滑触线运抵单位，暂不安装时，其储备应具备良好的通风、干燥，尽可能避开高温、热源和高温度的地方。
